沥青检测系列

产品概述

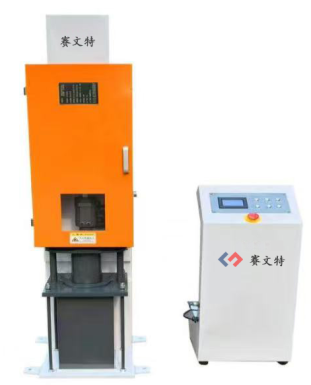

马歇尔电动击实仪是根据中华人民共和国交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中的T0702-2011《沥青混合料试件制作方法（击实法）》所规定的要求设计制造的，其中：

0702型为标准击实仪，适用于标准马歇尔试验、间接抗拉试验（劈裂法）等所使用的Φ101.6mm×63.5mm圆柱体试件的成型。

0702A型为大型击实仪，适用于大型马歇尔试验和Φ152.4mm×95.3mm大型圆柱体试件的成型，也适用于标准马歇尔试验、间接抗拉试验（劈裂法）等所使用的Φ101.6mm×63.5mm圆柱体试件的成型。

主要技术特点

1、本仪器为落地式结构，由机械锤击与电气控制箱两部分组成，机械锤击传动机构由电机、减速机、链条驱动。

2、电路控制采用单片微处理器控制，可预置计数器，计数值可在（0～999）次范围内任意选择，可按事先设定的击实次数自动击实，自动停止，自动切断电源，并关闭电机，可保证停在方便提锤装卸的位置。

3、设计有人性化的手动提锤功能，使提锤操作省力，便捷，给用户带来方便。

4、采用压圈固定试模套的机构，解决试模固定问题，使试模不易移动，更加稳固，减少实验误差。

5、设有安全操纵杆，当试模正在装入或取出时可使击实压头不能落下。

性能参数

1、重锤1：4536g±9g

2、重锤2：10210g±10g；

3、重锤落差：457.2mm±1.5mm；

4、试模1：适用于101.6㎜×63.5㎜试件

5、试模2：适用Φ152.4㎜×95.3㎜试件

6、击实速度：60次±5次)/分钟；

7、击实次数：(0∼999)次；

8、木块击实座：457mm×200mm×200mm；

9、混凝土底座：120mm×460mm×480mm；

10、电源电压： AC（220±10%）V 50Hz；

11、电动机功率：370W；

12、外形尺寸：550mm×550mm ×1740mm（长×宽×高、主机）；

13、整机重量：约180kg。
